はんだ付け不要・はんだ付け必要の2つの商品がございます。商品名をよくお確かめください。
※※※

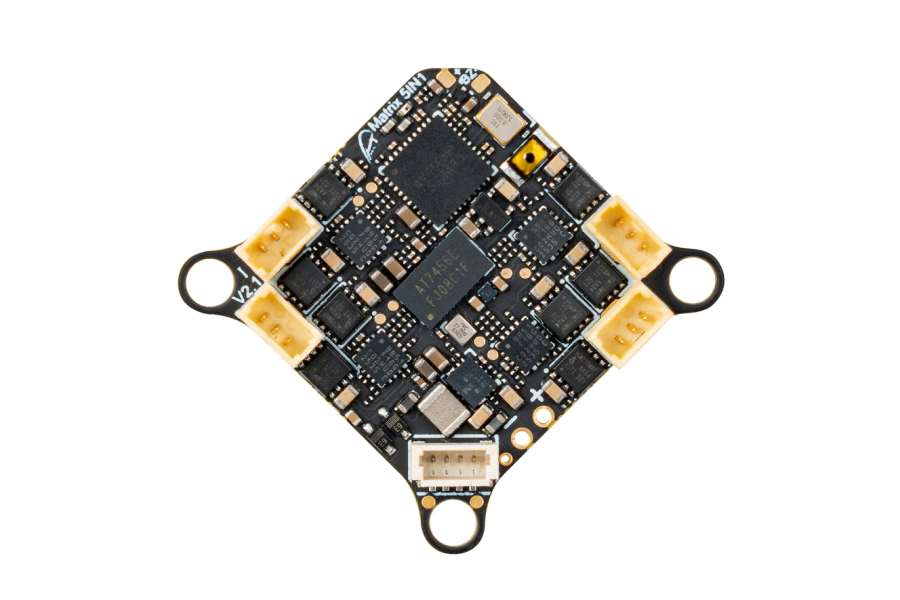

Matrix 1S 5IN1 II ブラシレスフライトコントローラーは、妥協を許さないパイロットのために設計された次世代フライトコントローラーです。実績のあるオールインワン設計をベースに、性能と耐久性を大幅に向上させています。12A連続出力ESCの圧倒的なパワー、3点マウントによる確実な耐衝撃性、そしてプラグアンドプレイとDIYバージョンの柔軟な組み立てオプションを体験してください。これは、最も要求の厳しい1Sフープ機の製作に最適な、耐久性と高出力を兼ね備えたコアです。

■注意
・フライトコントローラーは製造上の欠陥については保証対象となります。ユーザーによる操作ミス、物理的な衝突による損傷、設置または分解時の損傷、改造、過電圧、電気火災、または水濡れに起因する問題は保証対象外です。
・VTX出力：VTX出力が高いほど消費電力と発熱量が増え、飛行時間が短くなります。屋内での飛行時間を延ばすには、25～100mWの出力を使用してください。
・VTXアンテナ：フライトコントローラーの電源を入れる前に、画像送信アンテナを接続して取り付けてください。または、焼損を防ぐため、送信電力を0に設定してください。

Matrix 5IN1 IIは、ESCが大幅に強化され、5Aから12A（ピーク時18A）の連続電流に対応できるようになりました。これは、1Sウープの高いサージ電流要求を満たすためです。この出力向上は、12個のMOSチューブを基板に直接統合し、厳格なテストを実施することで実現しました。金メッキモーターコネクタとの組み合わせにより、優れた導電性と電力供給が確保され、より強力で応答性の高い推進力が得られます。

クラッシュ時の信頼性に関するユーザーからのフィードバックを受けて開発されたこのボードは、3点支持式マウントシステムを採用しています。この設計により、衝撃時に重要な緩衝空間が確保され、主要部品へのストレスが軽減され、破損率が最大80%低減されます。1.0mm厚のPCBと最適化された部品配置との組み合わせにより、Matrix 5IN1 IIは激しいクラッシュにも耐えられるように設計されています。

Matrix 5IN1 IIは、様々なユーザーのニーズに応えるため、はんだ付け不要バージョンとはんだ付け必須バージョンの2種類をご用意しています。はんだ付け不要バージョンは、モーターコネクタと電源ケーブルがあらかじめはんだ付けされているため、迅速かつ簡単に設置できます。一方、はんだ付け必須バージョンには、カスタム配線用に金メッキのJST1.25コネクタとBT2.0 Uケーブルが同梱されています。はんだ付けパッドが大きいため、直接はんだ付けが可能で軽量化にも貢献します。

Betaflightの公式開発者は、ジャイロスコープのバージョン42688の使用を推奨しており、ICM42688に関する多くの問題はバージョン4.5.3で修正されています。詳細については、バージョン4.5.3をご覧ください。

・FCファームウェア：
Betaflight_4.5.3_BETAFPVG473_V2 ファームウェアと CLI ダンプファイルをダウンロードしてください。
・参考リンク

BB51 ESC ソリューションを採用した Matrix 1S ブラシレス フライト コントローラーは、BB51 Bluejay ハードウェア用の A_X_5_96KHz_V0.19.hex をベースとしており、D-shot300、D-shot600 をサポートし、Betaflight での RPM フィルタリングにも対応しています。また、オプションとして 24KHz、48KHz、96KHz の固定 PWM 周波数とカスタム起動メロディを提供しています。
ファームウェアの書き込み間隔を短くしないでください。そうしないと、フライトコントローラーが停止したり、焼損したりする可能性が高くなります。
・ESC コンフィギュレーター
・BLHeliSuite16714903をダウンロード
・Bluejay ESCファームウェアをダウンロードしてください。A_X_5_96KHz_V0.19.hexを選択してください。

デフォルトでは、UART2はVTXに、UART3はRXに接続されていますのでご注意ください。UART3を解放するには、抵抗を取り外してください。また、このフライトコントローラーには、外部CRSF/SBUS受信機、GPS、HD VTX、その他のシリアルデバイスに使用できる、フル機能のシリアルポートが2つ搭載されています。詳細は画像をご参照ください。

・ドローン：Air65 II、Air75 II、 Meteor65 Pro、 Meteor75 Pro
・フレーム: Air65 チャンピオンフレーム、Air65 II フレーム、Air75 II フレーム、Meteor65 Proフレーム、Meteor75 Proフレーム
・モーター:0702/0702SEモーター、0802/0802SEモーター、1102モーターズ
・カメラ：C03マイクロカメラ
