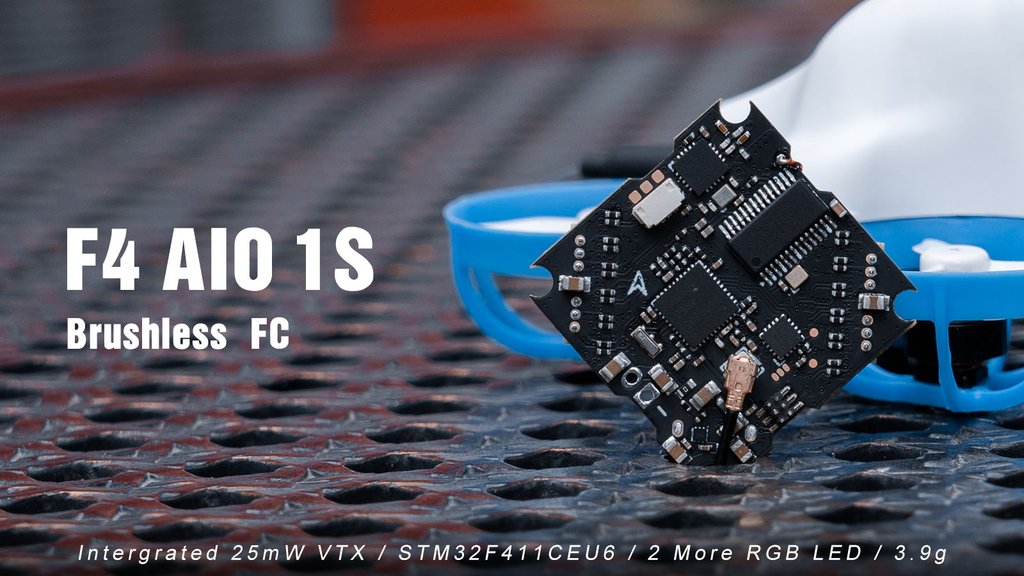

F4 1S AIO FC(SPI Rx)は、F411 FC、5A ESC、25mW VTX、SPIレシーバーの4つのコンポーネントを統合しています。
わずか3.92gの超軽量でありながら、驚異的なパフォーマンス機能を維持しているため、1Sブラシレスクワッドでの実行に最適です。

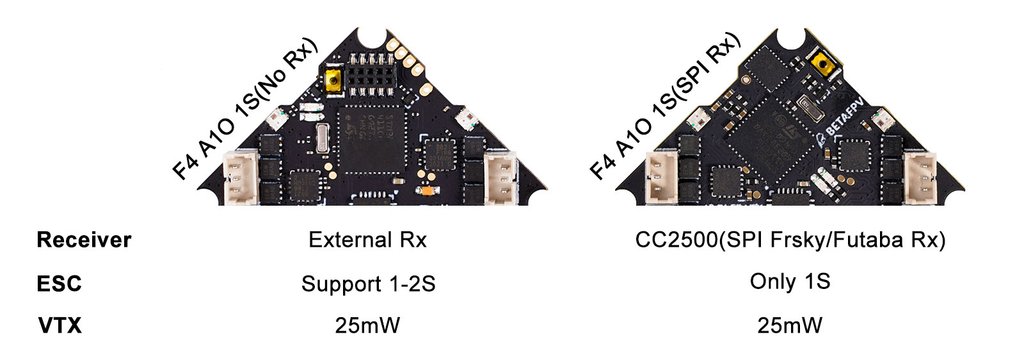

F4 1S AIO FC(No Rx)は、F411 FC、5A ESC、および25mWVTXの3つのコンポーネントを統合します。
TBS Crossfire、Frsky XM +、SpectrumDSMXなどの外部レシーバーをサポートします。
一方、このバージョンは2S電源システムを処理できます。

・25mW VTXと統合されたこのAIOボード(Futaba Rx )は、わずか3.92gの超軽量で、
建物のドローンの重量を大幅に節約でき、次のような1Sの重量に敏感なドローンに最適です。
Meteor65 HD そして HX100 SE。
・F4 1S AIO FC(No Rx)は、25mW VTXと統合するだけでなく、1-2S電源システムもサポートします。
これは、次のような重量に敏感なドローンに最適です。
Meteor75 そして Beta85 Pro2。

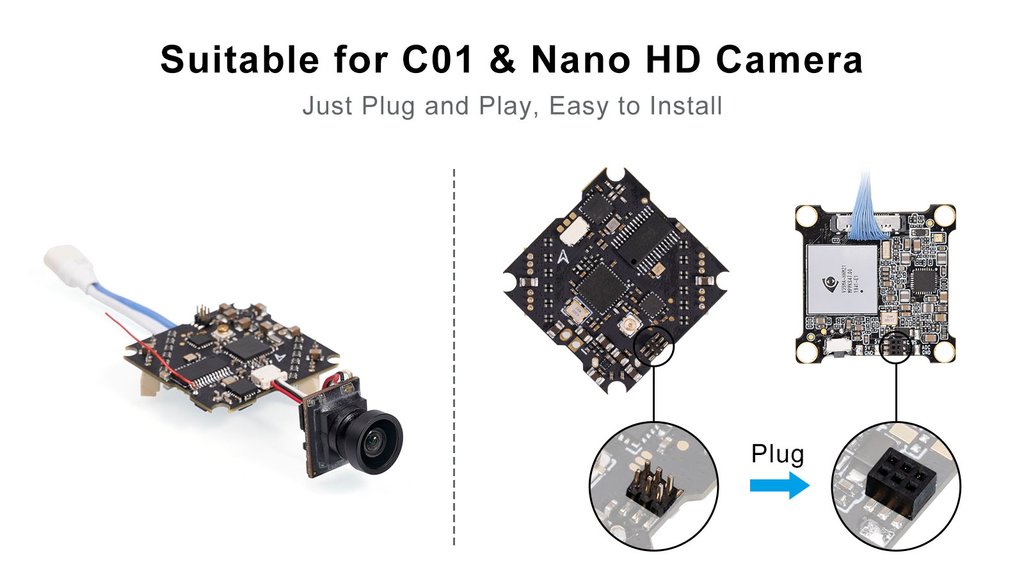

・このAIOボードは、プラグアンドプレイポートも予約しています。
C01カメラ、 C01プロカメラ そして BETAFPV NanoHDカメラ、はんだ付け作業不要、設置に非常に便利です。
・2つのRGBLEDインジケーターが特別に追加されたこのボードは、
夜間に飛行している間、ドローンに信じられないほどの光の効果をもたらします。
・このボードは5Aの連続電流(6Aバースト)を処理でき、1Sリポバッテリーをサポートし、
ドローンに強力な飛行性能をもたらします。
・BT2.0コネクタが付属し、電圧低下の問題を解決し、放電をより効率的にすることができます。
これにより、このボードの電力と応答性の機能が向上します。

F4 1S AIO FC(SPI Rx)の仕様
重量:3.92g(アンテナとBT2.0コネクタなし)
VTX電力:25mW
CPU:STM32F411CEU6(100MHZ)
6軸:MPU6000(SPI接続)
ファームウェアバージョン: betaflight_4.2.0_STM32F411
モーターピンコネクター:1.25mmヘッダーピン
取り付け穴のサイズ:29mm x 29mm /ほぼすべての種類のフープフレームに適しています
ESCの仕様
5Aの連続およびピーク6Aの電流を備えた内蔵ESC
入力電圧:1S Lipo
ESCファームウェア:O_L_5_REV16_8.HEX
OSD:組み込みのBetaFlight OSD(STM32はDMAモードでSPIを介してOSDチップを制御します)
信号サポート:D-shot150、D-shot300、D-shot600、Oneshot125、Multishot、PWM
4つのインジケーター:レシーバーインジケーター(青)/フライトコントロールステータスインジケーター(緑)/
フライトコントロールパワーインジケーター(赤)/ VTX インジケーター(ピンク)

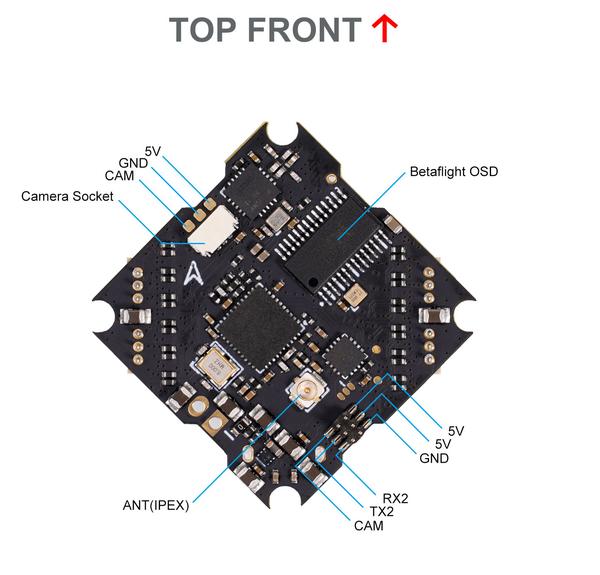

F4 1S AIO FC (SPI Rx)の図

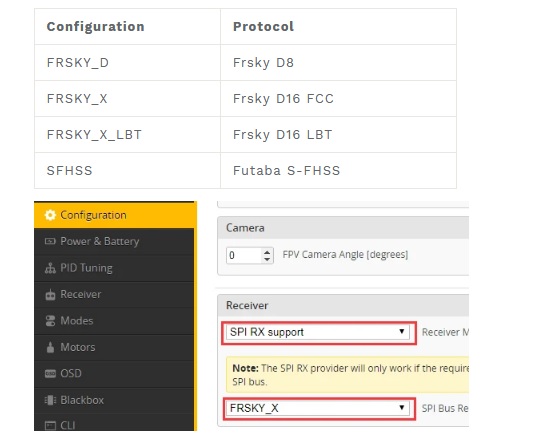

SPIレシーバーCC2500
ビルトインSPIレシーバーCC2500が付属し、F4 1S AIO FC(SPI Rx)はFutaba S-FHSS、FrskyD8およびD16プロトコルと互換性があります。
デフォルトのFrksyプロトコルはFrskyD16です。、
SPI Frskyバージョンの間違ったレシーバーを購入したり、間違ったファームウェアを誤ってアップグレードしたりして、
プロトコルをFutabaまたはFrskyD8に切り替える必要がある場合は、このチュートリアルに従ってBetaflightファームウェアをアップグレードしてください。

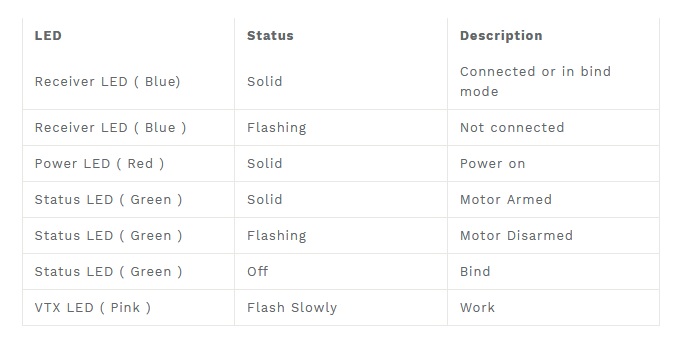

F4 1S AIO FC (SPI Rx)のステータスLED

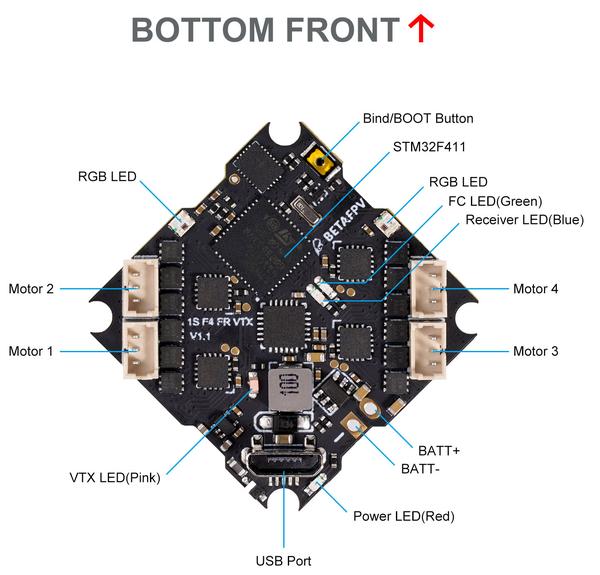

ボードの下部には、レシーバーLED(青)、FCステータスLED(緑)、FC電源LED(赤)、VTX LED(ピンク)など、ステータスを示す4つのLEDがあります。


F4 1S AIO FC (Frsky / Futaba Rx)の推奨パーツ
電池: BT2.0 300mAh1Sバッテリー / BT2.0 450mAh1Sバッテリー / BT2.0 260mAh1Sバッテリー
フレーム: Meteor65フレーム / Meteor75フレーム
プロペラ: 31mm4-ブレード小道具 / 40mm4ブレードプロップ
モーター: 0603モーター / 0703モーター / 0802モーター / 0802SE22000KVモーター
カメラ: C01カメラ / C01プロカメラ / BETAFPV NanoHDカメラ
パッケージ
・1 * F4 1SAIOブラシレスフライトコントローラー
・4 * M1.2x4mmネジ
・4 * M1.4x5mmネジ
・4 *防振ラバーダンパー

|
