BETAFPV  65S カメラ M01 AIO Camera 5.8G VTX 【V2.1】軽量化(アンテナコネクターバージョン)キャノピー付

商品番号:16672
型番:be000313600-1
販売価格:

3,630円

(税抜価格3,300円)
ポイント: 33P


個数:
 お問い合わせ

M01 AIOカメラ5.8G VTX V2.1は、ピン接続バージョンにアップグレードされ、カメラとの接続が簡単です。
超軽量2.72gのスーパーミニ5.8GHz FPVトランスミッター、800TVL FPVカメラ、RG178アンテナが付属し、
5.8GHz帯域で6バンドと37チャネルを備え、レースバンドはプロシリーズやブラシ付きフープドローンに最適です。





・ピン接続バージョンにアップグレードされ、組み立てが簡単
・Z02 AIOカメラVTXより軽量、マイクロドローンに最適
・プロシリーズとBrushed Whoop ドローンに最適
・好みに合わせて30°傾斜カメラ取り付けハードウェアを提供


仕様

アイテム:M01カメラAIO VTX V2.1
TVL:600TVL
FOV:H:120°/ V:100°
ビデオシステム:NTSC
水平解像度:640X480 1/4インチ
出力電力:25mW
供給電圧:5V

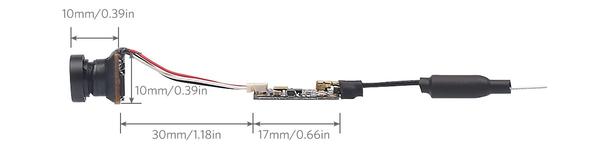

サイズ:18 * 14 * 4.5mm(VTX)

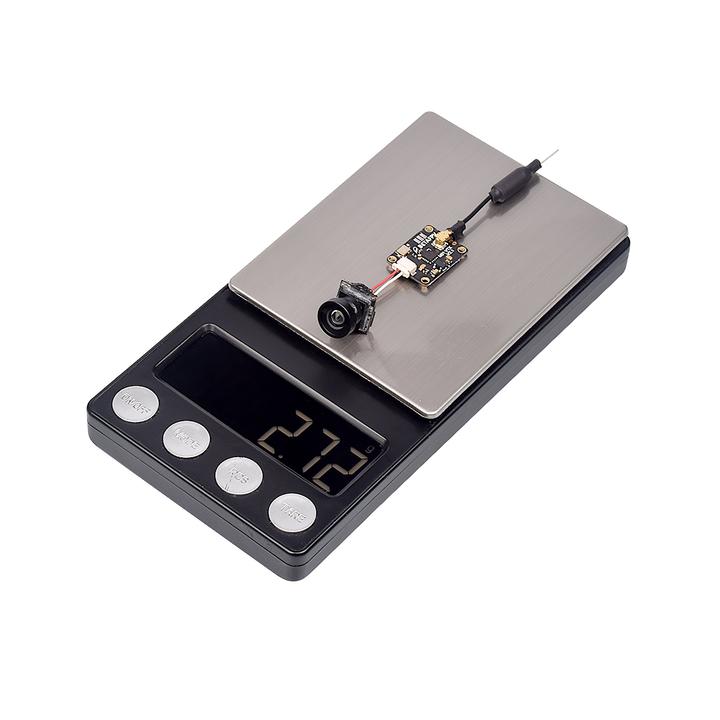

重量:2.72g
アンテナ:RG178アンテナ
周波数:5.8 GHz 6バンド37チャネル、レースバンド:5362?5945 MHz

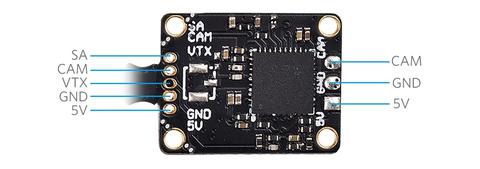

M01 VTX V2.1のコンポーネントレイアウト図

次の図は、M01 VTX V2.1ボード上の物理コンポーネントの構成と配線を示しています。

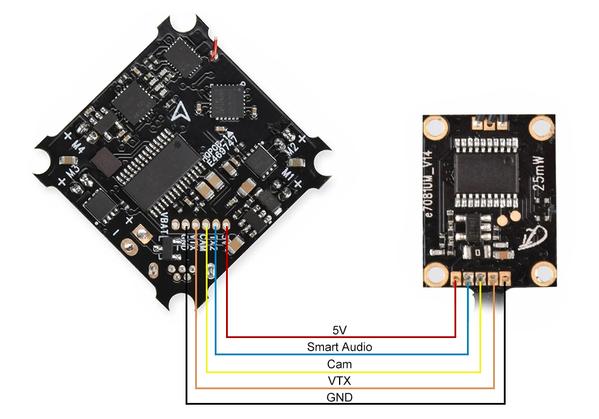

FCとの接続方法

これは、VTXをF4 AIO 1-2S FCに接続する方法についての図です。

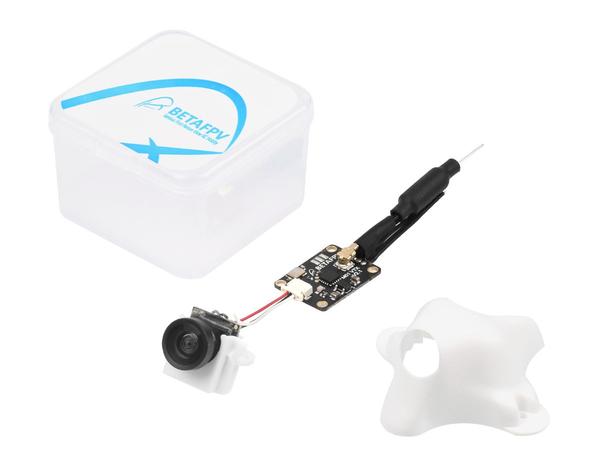

パッケージ

1 * BETAFPV M01 AIO FPVカメラVTX
1 *ホワイトマイクロキャノピー
4 * M1.4x4mmネジ
1 * 1/4 ''カメラ取り付けハードウェア


_______________________________________________________________________________________

V1.0バージョンの詳細については、こちらをご覧ください。
M01 VTX V1.0のコンポーネントレイアウト図
次の図は、M01 VTXボード上の物理コンポーネントの構成と配線を示しています。



FCとの接続方法

M01 VTXにはプラグイン可能なピンが付属しており、F4 1S Frskyブラシ付きFCのようなブラシ付き
FCとの組み立てに便利です
