BETAFPV Nano RF TXモジュールは、RCアプリケーション用のオープンソースRCリンクであるExpressLRSプロジェクトに基づいています。
ExpressLRSは、速度、遅延、および範囲の両方で可能な限り最高のリンクパフォーマンスを実現することを目的としています。

BETAFPV Nano RFモジュールは、nanoモジュールベイ（別名liteモジュールベイ、Frsky Taranis X-Lite、Frsky Taranis X9D Lite、TBS Tango 2など）を
備えた無線送信機と互換性があります。

注：NanoTXモジュールのPAチップが恒久的に損傷する可能性がありますので、
電源を入れる前にアンテナを組み立ててください。

ExpressLRSは、RCアプリケーション向けのオープンソースのRCリンクです。
誰もがこのプロジェクトをGithubで見つけたり、Facebookグループのディスカッションに参加したりできます。

ますます多くのベンダーが、ELRSを在庫している無線送信機、ELRS受信機を内蔵したドローン、JRベイ用のELRS TXモジュール、Nanoベイなど、
さまざまな部分でExpressLRS無線プロトコルをサポートし始めています。
BETAFPVチームはこのプロジェクトに参加し、一連のExpressLRSコンポーネントを提供します。

ExpressLRSは、Crossfireシリアルプロトコル（別名CRSFプロトコル）を使用して、無線送信機とNanoTXモジュール間の通信を行います。
したがって、無線送信機がCRSFシリアルプロトコルをサポートしていることを確認してください。
OpenTXシステムで無線送信機を使用して、CRSFプロトコルとLUAスクリプトを設定する方法を示します。
これを設定するには、OpenTXシステムでモデル設定に入り、[MODEL SETUP]タブで[Internal RF]をオフにします。
次に、「External RF」を有効にし、プロトコルとして「CRSF」を選択します。

ExpressLRSは、OpenTX LUAスクリプトを使用して、バインドやセットアップなどのTXモジュールを制御します。
LUAスクリプトを使用すると、パイロットはNano RFTXモジュールのいくつかの構成を確認および設定できます。

・ELRS.luaスクリプトファイルを無線送信機のSDカードのScripts / Toolsフォルダーに保存します。
・「SYS」ボタン（RadioMaster T16または同様のラジオの場合）または「メニュー」ボタン（Frsky Taranis X9Dまたは同様のラジオの場合）を
　長押しして、ワンクリックで実行できるELRSスクリプトを見つけることができるツールメニューにアクセスします。
・以下の画像は、LUAスクリプトが正常に実行されたことを示しています。

Nano TXモジュールは、ELRSを介してバインディングステータスに入る可能性があります。
「LUAスクリプト」の章で説明されているLuaスクリプト。
さらに、モジュールのボタンを短く押すと、バインディングステータスになる可能性があります。

注：バインディングステータスに入るとき、LEDは点滅しません。
モジュールは、5秒後に自動でバインディングステータスを終了します。
短く連続して3回押してバインドします。

日本でご利用の場合は、BETAFPV LiteRadio 3 Radio Transmitter本体は
技術適合証明を受けておりませんので、こちらのNano TXモジュールを装着し、
送信機本体からの電波を遮断した状態でご利用していただく必要がございます。

BETAFPV LiteRadio 3 Radio Transmitterの電源を入れてしまった時点で電波法に関係するため、
以下の内部TXモジュールをオフにする作業を電波暗室で実行するなど電波発射にご配慮ください。

・BINDボタンを長押ししながら、無線送信機の電源を入れます。
・電源を入れた際、素早く3回LEDが紫に点滅するまで上記の作業を続けてください。

※Frskyバージョンの送信機は、送信機本体のFutaba S-FHSS / Frsky FCC D16 / Frsky LBT D16 / Frsky D8プロトコルをお使いいただくことができません。（日本国内）
※ExpressLRSバージョンの送信機は、送信機本体の内部ELRSプロトコルをお使いいただくことができません。（日本国内）

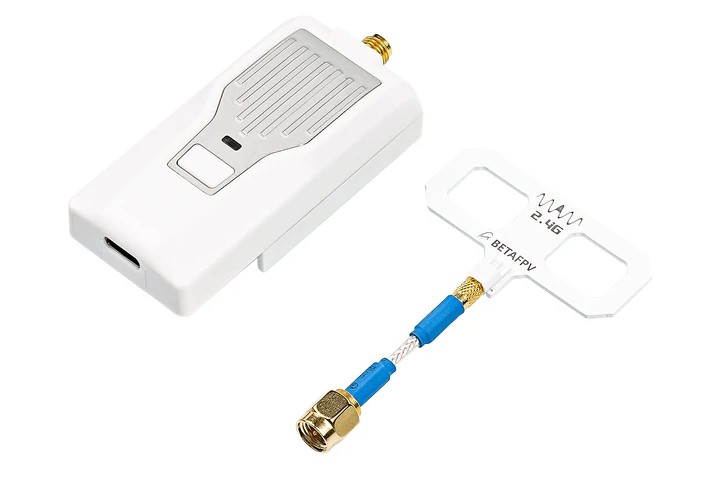

1 * BETAFPV ELRS NanoTXモジュール
1 * BETAFPV Moxonアンテナ
1 * BETAFPV アンテナ
